Comhla diaphragm láimhe

Baile / Táirgí / Comhla Láimhe / Comhla diaphragm láimhe / Comhlaí Scairt Flanged

ROIMHE：Comhlaí Diaphragm Fíor-Aontais AR AGH AIDH：Níl aon alt eile

Codanna & Ábhair
Toisí & Sonraíochtaí
Cur Síos
Roghanna
Ceisteanna Coitianta
Glaoigh Orainn

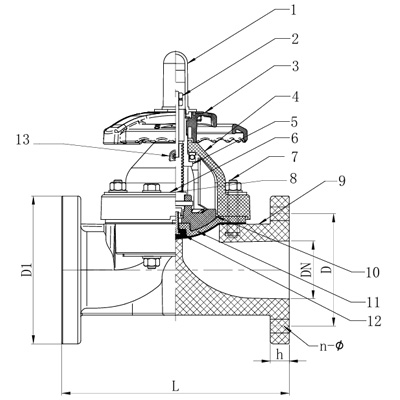

NÍL.	Páirteanna	Ábhair
1	Clúdach Tomhsaire	PC
2	Cnó Graí	cruach, cruach dhosmálta
3	Roth Láimhe	ABS, PPG
4	Bonnet	PPG, FRPP, PPH, UPS, CPVC, PVDF
5	muinchille	Iarann teilgthe le plating nicil, cóimhiotal copair
6	Bord	Cruach atá brataithe le plaisteach, cruach dhosmálta
7	Bolt Graí & Cnó	cruach, cruach dhosmálta
8	Gas	cruach, cruach dhosmálta，copper alloy
9	Corp	FRPP, PPH, UPS, CPVC, PVDF
10	Comhbhrúiteoir	PVDF, CPVC, PVDF, CPVC, iarann teilgthe
11	stuáilte	EPDM, FPM
12	Diaphragm	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Nipple ramhar	DN80, 80-250 úsáidtear amháin, cóimhiotal copair, cruach dhosmálta

Luach tagartha CV
100% oscailte iomlán

DN			Luach CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Teocht Cairt Bhrú

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tábla Toisí

DN	D1 (mm)			D (mm)			L（mm）				h（mm）	n			φ (mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

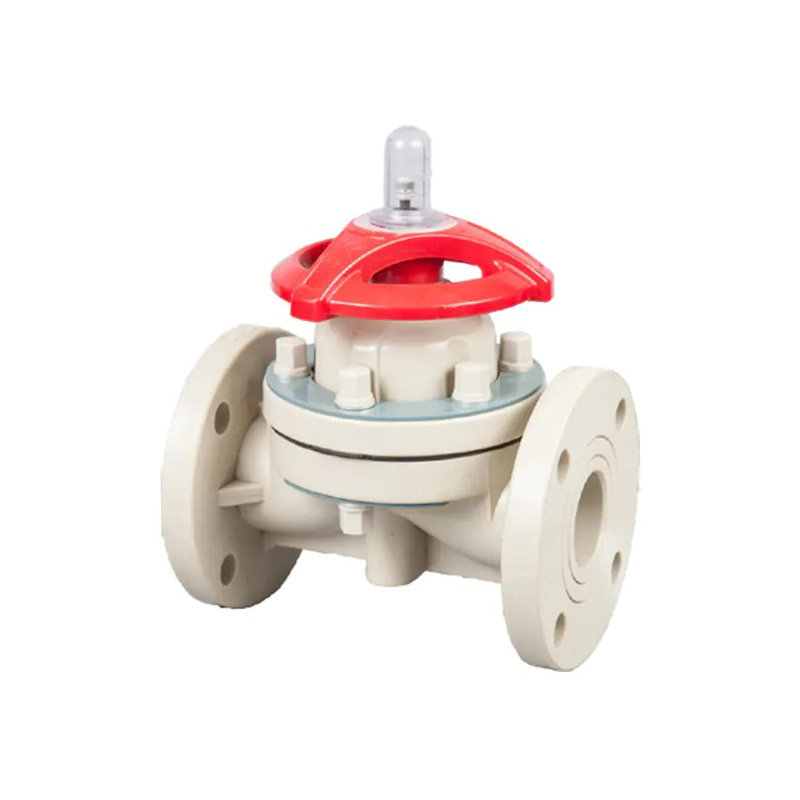

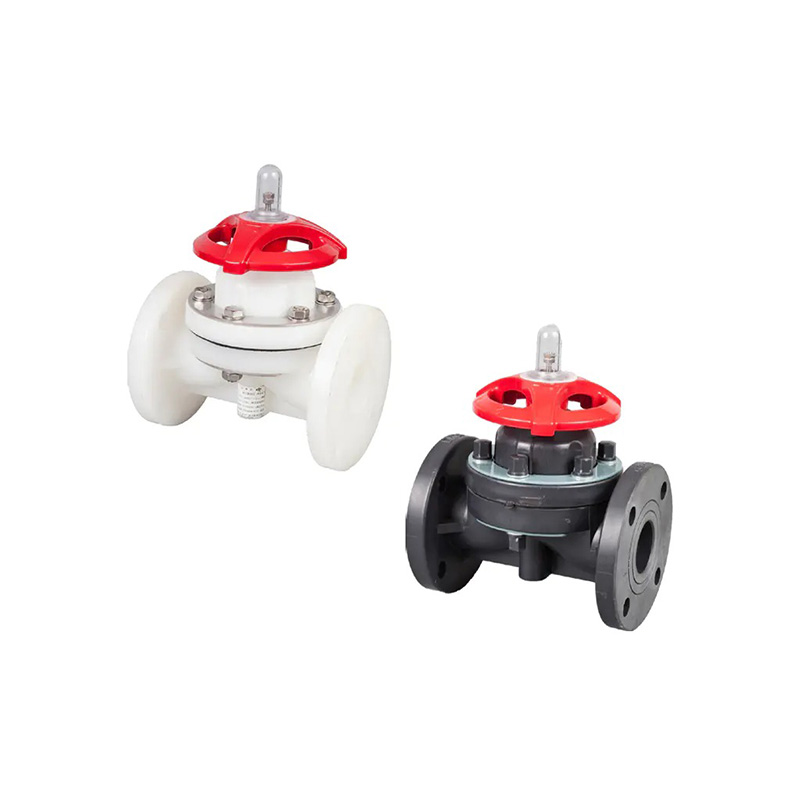

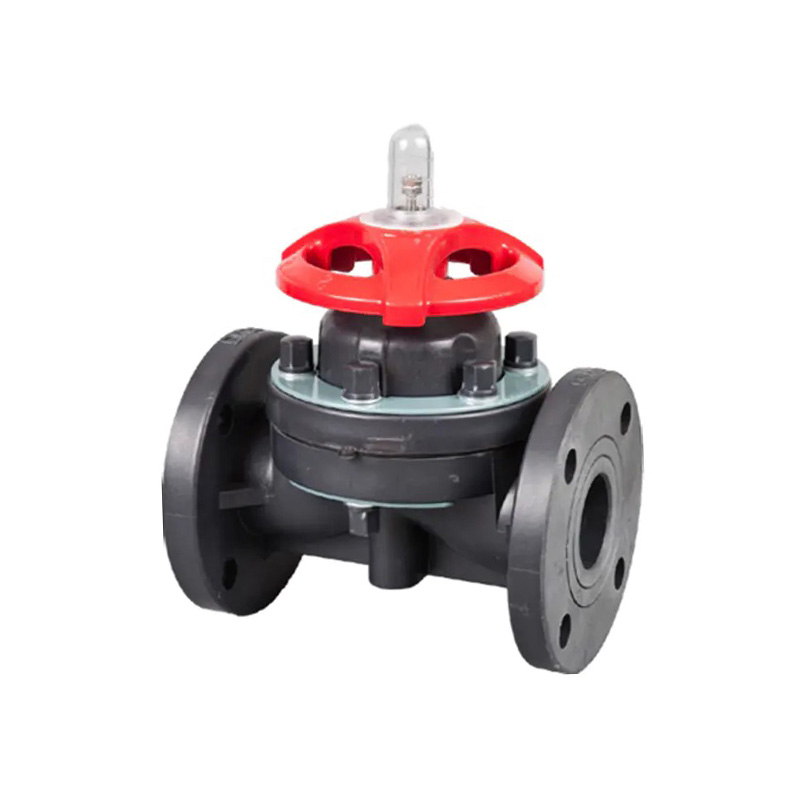

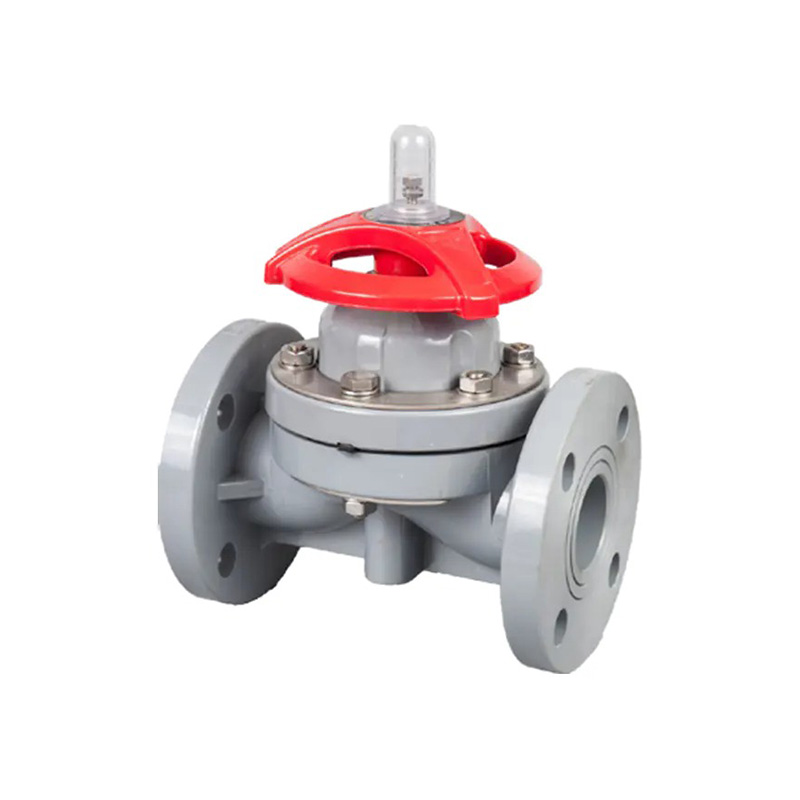

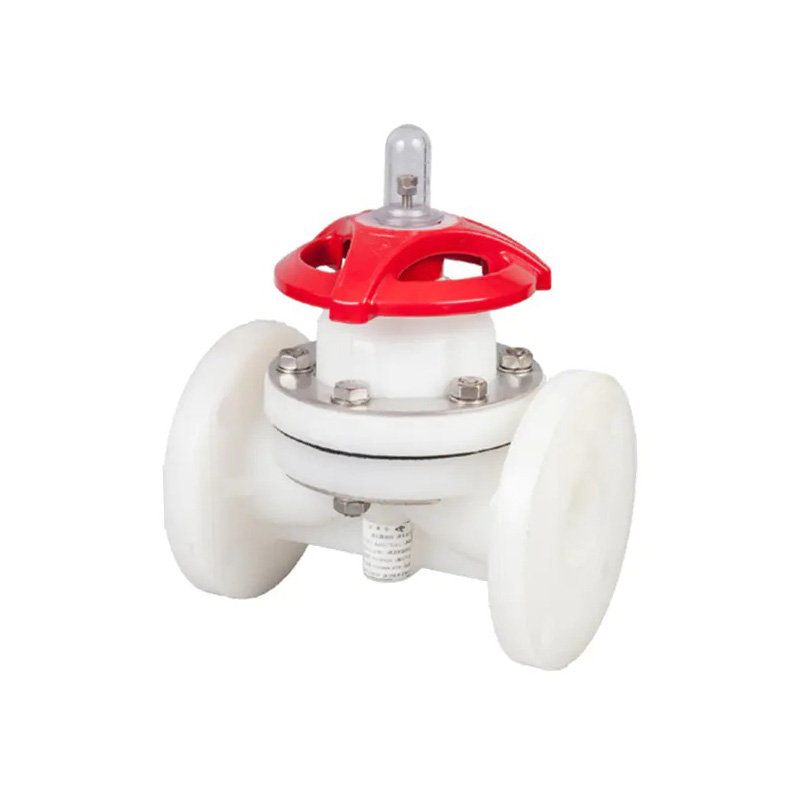

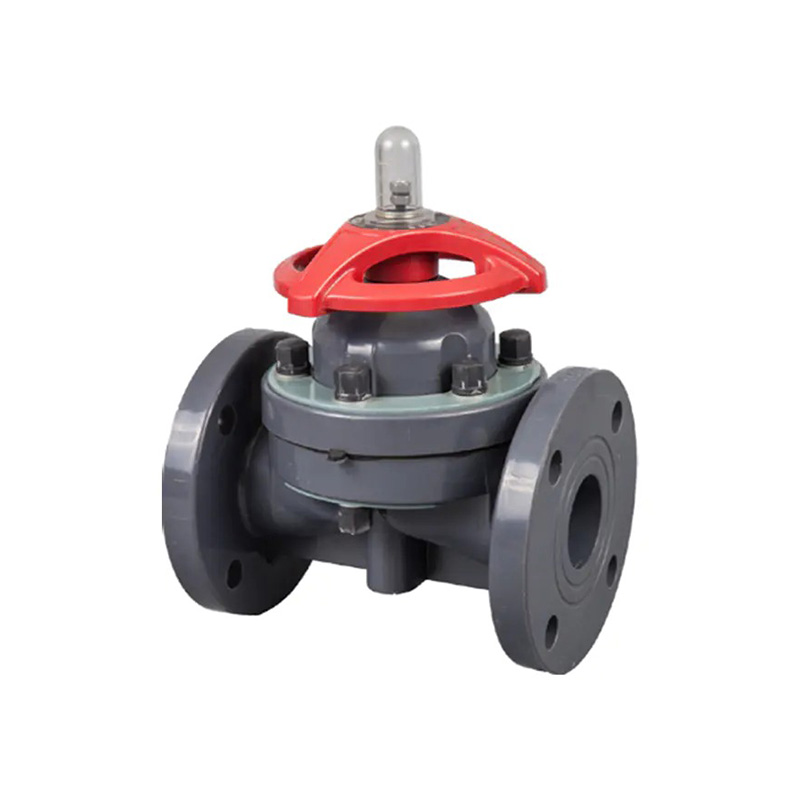

Is comhlaí rialaithe sreafa cruinneas-innealtóireacht iad comhlaí scairt flanged atá deartha le haghaidh feidhmeanna láimhseála sreabhán creimneach, ultrapure agus ríthábhachtach ar fud na dtionscal próiseála ceimiceach, déantúsaíocht leathsheoltóra, cóireála uisce agus cógaisíochta. Tógtha ar thaithí déantúsaíochta ag dul siar go dtí 1979, nuair a tháirgtear agus a dheimhnigh an Aireacht Tionscail Cheimiceach an chéad chomhla diaphragm plaisteach i 1983, comhcheanglaíonn an tsraith comhla seo na blianta fada de mhionchoigeartú innealtóireachta le teicneolaíocht séalaithe nua-aimseartha.

Príomhghnéithe:
• Seachadann ábhair scairt agus stuáilte ardchaighdeáin brú comhbhrúiteach íseal, rud a chinntíonn feidhmíocht séalaithe iontaofa fadtéarmach faoi rothaíocht arís agus arís eile.
• Laghdaíonn dearadh dáileadh brú optamaithe ar fud an chomhlachta comhla an chasmhóimint deiridh atá ag teastáil le haghaidh oibriú, rud a fhágann gur fusa an chomhla a ghníomhú agus laghdaítear caitheamh ar an ngas agus ar an mbonnéad.
• Táirgeann rialú docht ar lamháltais déantúsaíochta agus cóimeála rialáil sreafa cobhsaí, cruinn, le feidhmíocht chomhsheasmhach thar raon iomlán méideanna comhla.
• Coscann cosán sreafa saor ó uillinn marbh-stíl cora carnadh meánach agus tras-éilliú, atá ríthábhachtach do línte próisis ard-íonachta agus sláinteachais.
• Cosnaíonn friotaíocht creimeadh den scoth ar fud na gcodanna fliuchta i gcoinne aigéid ionsaitheach, alcailí, agus meáin cheimiceacha.
• Ní chiallaíonn aon fhaireog pacála gan aon chaitheamh pacála, gan aon chosáin sceite a bhaineann le pacáil, agus ceanglais chothabhála laghdaithe thar shaol seirbhíse na comhla.

Ar fáil i stíleanna nasc flanged le haghaidh boltaí díreach suas le flanges píblíne caighdeánach, oireann an chomhla seo do phríomhlínte próisis, ceanntásca dáileacháin, agus iarratais nuair is fearr nasc seasta, neamh-inbhainte le haghaidh sláine fadtéarmach an chórais. Is féidir ábhair choirp, comhdhúile scairt, agus rátálacha brú a chumrú chun comhoiriúnacht cheimiceach ar leith agus ceanglais teocht oibriúcháin a mheaitseáil.

I measc na n-iarratas tipiciúla tá córais dosála ceimiceacha, gléasraí cóireála fuíolluisce, dáileadh uisce ultrapure, próiseáil fliuch leathsheoltóra, agus línte aistrithe sreabhán cógaisíochta. Cuireann an mheicníocht múchta neamh-lubricated, scairt-bhunaithe deireadh leis an mbaol galúcháin nó urghabhála a bhaineann le comhlaí liathróide agus plocóidí, rud a fhágann gur rogha iontaofa é maidir le dualgais aonrúcháin agus smeartha i meáin chreimneach nó cáithníneacha-ualaithe.
