Comhla Sainmhíniú

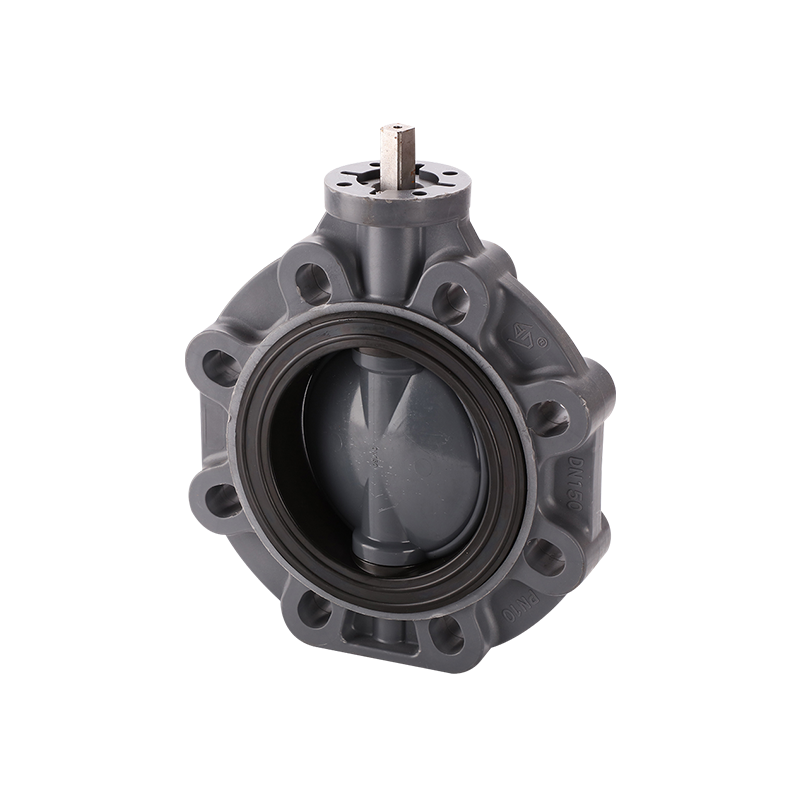

Cad is Comhla Féileacán Gníomhaithe ann?
Is gléas rialaithe sreabhadh ceathrú cas é comhla féileacán gníomhaithe atá feistithe le actuator. Rothlaíonn an actuator gas na comhla, agus casann an gas an diosca inmheánach trí uillinn oibriúcháin atá de ghnáth idir 0 agus 90 céim. Nuair a bhíonn an diosca comhthreomhar leis an gcosán sreafa, tá an comhla oscailte. Nuair a bhíonn an diosca ingearach leis an bpíblíne, déantar an comhla a dhúnadh.
An téarma comhla féileacán uathoibríoch go ginearálta cur síos ar an tionól iomlán seachas an comhlacht comhla amháin. Féadfar comhla féileacán, actuator, lúibín gléasta, cúpláil tiomána, táscaire suímh, lasca teorann, modúl rialaithe agus gabhálais bhreise a theastaíonn don timpeallacht oibriúcháin a áireamh le cóimeáil iomlán.
Cuardaigh frásaí ar nós comhla féileacán uathoibríoch and comhla féileacán uathoibrithe de ghnáth tagairt don chineál céanna trealaimh rialaithe sreafa gníomhaithe. Braitheann an chumraíocht cheart ar bhrú an phíblíne, meán, teocht, méid comhla, luas oibriúcháin riachtanach agus comhartha rialaithe.
Croíphrionsabal Oibriúcháin
Fanann an diosca comhla taobh istigh den chonair sreafa le linn oibriú. Laghdaíonn an dearadh dlúth ceathrú cas seo fad na suiteála agus cuireann sé ar chumas oscailt agus dúnadh sách tapa. Ní mór don actuator chasmhóimint leordhóthanach a sholáthar chun cuimilte suíocháin, difreálach brú, taiscí meáin agus friotaíocht meicniúil a shárú.
Modhanna Oibriúcháin
An bhfuil Lámhleabhar comhla Féileacán nó Uathoibríoch?
Is féidir le comhla féileacán a bheith láimhe nó uathoibríoch. Féadfaidh struchtúr inmheánach den chineál céanna a bheith ag an gcomhlacht comhla sa dá chumraíocht, agus cinneann an gléas oibriúcháin conas a bhogtar an diosca.
Comhla Féileacán Láimhe
Tá comhla féileacán láimhe á oibriú ag luamhán, giarbhosca nó roth slabhra. Tá sé oiriúnach do phíblínte a oibrítear go hannamh agus a fhanann inrochtana do phearsanra cothabhála.
Úsáid choiteann: aonrú áitiúil, línte uisce simplí agus oibríocht íseal-minicíochta.
Comhla Féileacán Uathoibríoch
Úsáideann comhla féileacán uathoibríoch actuator leictreacha, aeroibrithe nó hiodrálach. Féadann sé freagairt d'orduithe cianda, dálaí próisis, seichimh ríomhchláraithe nó idirghlasanna sábháilteachta.
Úsáid choiteann: táirgeadh uathoibrithe, cóireáil uisce, HVAC agus rialú próisis.
| Mír Comparáide | Comhla Féileacán Láimhe | Comhla Féileacán Uathoibríoch |
|---|---|---|
| Modh oibriúcháin | Luamhán, giarbhosca nó roth slabhra | Gníomhaire leictreach, aeroibrithe nó hiodrálach |
| Suíomh rialaithe | Oibriú áitiúil | Oibríocht áitiúil agus iargúlta |
| Rialú seasaimh | Oibritheoir-spleách | Rialú ar / as nó modhnú |
| Aiseolas faoi stádas | Léiriú suíomh meicniúil | Teorainn, suíomh agus aiseolas locht |
| Minicíocht oibriúcháin | Íseal go measartha | Measartha go hard |
| Comhtháthú córais | Teoranta | PLC, DCS agus comhtháthú ionstraimí |
| Costas cumraíochta tosaigh | Íochtarach | Níos airde mar gheall ar actuator agus rialuithe |
Cumraíocht Actuator
Gníomhú Leictreach, Aeroibrithe agus Hiodrálacha
Comhla Féileacán Uathoibríoch Leictreach
Úsáideann actuator leictreach giarbhosca mótair agus laghdaithe chun an gas comhla a rothlú. Roghnaítear comhlaí féileacán uathoibríocha leictreacha go coitianta áit a bhfuil cumhacht leictreach ar fáil go héasca agus tá gá le cianrialtán beacht.
Is féidir cumraíochtaí leictreacha a sholáthar mar chineálacha rialaithe ar siúl/as, modhnú nó cliste. I measc na roghanna cumhachta coitianta tá DC 24 V, AC 24 V, AC 110 V, AC 220 V agus AC 380 V. Is féidir go n-áireofaí ar na feidhmeanna atá ar fáil sárú láimhe, cosaint chasmhóiminte, aiseolas suímh agus taispeáint stádas áitiúil.
Comhla Féileacán Uathoibríoch Aeroibrithe
Tiontaíonn actuator aeroibrithe aer comhbhrúite go gluaisne rothlach. Is minic a úsáidtear comhlaí féileacán aeroibrithe uathoibríocha áit a bhfuil amanna timthriall tapa, tógáil shimplí nó gluaiseacht teip-sábháilte tábhachtach.
Úsáideann actuators gníomhú dúbailte brú aeir le haghaidh oscailt agus dúnta araon. Úsáideann actuators tuairisceáin earraigh brú aeir i dtreo amháin agus fórsa earrach sa treo eile. Is féidir le dearadh fillte an earraigh an comhla a aistriú go dtí suíomh sábháilte réamhshocraithe má chailltear an soláthar aeir.
Comhla Féileacán Uathoibríoch Hiodrálacha
Úsáidtear gníomhú hiodrálacha le haghaidh méideanna móra comhla, éileamh ard-chasmhóiminte nó suiteálacha a éilíonn gluaiseacht rialaithe faoi ualaí troma. D’fhéadfadh aonad cumhachta, iomadúil rialaithe, carnadóir agus feiste dúnta éigeandála a áireamh i gcórais hiodrálacha.
Sonraíocht Táirge
Paraiméadair Tábhachtacha le haghaidh Comhlaí Féileacán Uathoibríoch
Éilíonn roghnú comhla iontaofa níos mó ná an comhla a mheaitseáil leis an trastomhas píopa ainmniúil. Caithfidh an comhlacht comhla, suíochán, diosca, gas agus actuator a bheith ag luí leis na coinníollacha próiseas iarbhír.
Is féidir toisí speisialta a innealtóireacht le haghaidh píblínte sonracha.
Braitheann an roghnú ar bhrú oibriúcháin agus ar chaighdeán dearadh.
Gluaiseacht ceathrú cas le haghaidh oscailt, dúnta agus rialú.
Úsáidtear é le haghaidh rialú modhnú leanúnach agus aiseolas suímh.
Raon oibriúcháin tipiciúil le haghaidh córais actuator aeroibrithe.
Ceangal design should match pipeline and maintenance needs.
| Paraiméadar Roghnúcháin | Roghanna atá ar Fáil | Cén Fáth a bhfuil Tábhacht ag baint leis |
|---|---|---|
| Ábhar comhlacht comhla | Iarann insínte, cruach carbóin, cruach dhosmálta nó cóimhiotal speisialta | Cinneann neart brú agus friotaíocht creimeadh |
| Ábhar diosca | Iarann insínte brataithe, cruach dhosmálta nó cóimhiotal | Déanann sé teagmháil dhíreach leis an meán próiseas |
| Ábhar suíocháin | EPDM, NBR, PTFE nó suíochán miotail | Tionchar aige ar raon teochta, séalaithe agus comhoiriúnacht cheimiceach |
| Rialú actuator | Ar/as, modhnú nó cliste | Sainmhíníonn sé cibé an aonrú nó rialaíonn an comhla sreabhadh |
| Leibhéal cosanta | Aimsir-dhíonach, deannach-dhíonach, uiscedhíonach nó pléascadh | Caithfidh siad a bheith ag teacht le timpeallachtaí laistigh, lasmuigh nó timpeallachtaí guaiseacha |
| Seasamh teip-sábháilte | Teip-oscailte, teip-dún nó teip-i-áit | Cinneann iompar comhla le linn caillteanas cumhachta nó aeir |
Fachtóirí Praghas
Cad é an Costas a bhaineann le Comhla Féileacán Mótair?
Is é an chumraíocht theicniúil iomlán a chinnfidh costas comhla féileacán mótairithe. Ní féidir comhla bunúsach beag-trastomhas air/as d'uisce glan a phraghsáil ar an mbealach céanna le comhla modhnú cruach dhosmálta mór atá deartha do mheáin chreimneach.
Príomh-Chomhpháirteanna Costais
Teastaíonn sonraí oibríochta iomlána le praghsáil chruinn.
Ba cheart go mbeadh luachan ceart le haghaidh comhla féileacán uathoibríoch bunaithe ar thrastomhas ainmniúil, rátáil brú, meán, teocht oibriúcháin, caighdeán nasc, cineál actuator, soláthar cumhachta, comhartha rialaithe, am oibriúcháin riachtanach agus timpeallacht suiteála.
Is féidir le casmhóiminte aschuir neamhleor a bheith mar thoradh ar actuator a roghnú de réir trastomhas comhla amháin. Ba cheart go mbreathnódh ríomhanna chasmhóiminte ar dhifreálach brú, cuimilte suíochán comhla, tréithe meánacha, minicíocht oibriúcháin agus corrlach sábháilteachta oiriúnach. D’fhéadfadh go dteipfidh ar actuator róbheag an chomhla a oscailt nó a dhúnadh go hiomlán. D'fhéadfadh actuator rómhór costas a mhéadú agus strus meicniúil neamhriachtanach a chur ar an ngas agus ar an diosca.
Difríocht Táirge
Cad é an Difríocht idir Comhla Féileacán agus Comhla Féileacán Mótair?
Déanann comhla féileacán cur síos ar struchtúr na comhla, agus déanann comhla féileacán mótair cur síos ar chomhla féileacán atá feistithe le actuator leictreach. Féadfaidh an comhla inmheánach an prionsabal diosca agus suíochán céanna a úsáid, ach tá na cumais oibriúcháin iomlána difriúil.
Comhla Féileacán Caighdeánach
- Arna oibriú de láimh ag luamhán nó giarbhosca
- Teastaíonn rochtain ar an bpointe suiteála
- Oiriúnach le haghaidh oscailt agus dúnta ó am go chéile
- Ceangal teoranta le córais rialaithe uathoibrithe
- Braitheann an seasamh ar choigeartú láimhe
Comhla Féileacán Mótaraithe
- Arna oibriú ag actuator leictreach
- Glacann sé le horduithe leictreacha áitiúla nó cianda
- Oiriúnach le haghaidh oibriú arís agus arís eile agus ríomhchláraithe
- Is féidir nascadh le PLC, DCS agus ionstraimí allamuigh
- Tacaíonn poist oscailte, dúnta agus mhodhnaithe
Réimsí Iarratais
Cá Úsáidtear Comhlaí Féileacán Uathoibríoch?
Soláthar Uisce agus Cóireáil Uisce
Déanann comhlaí féileacán uathoibríoch asraonta caidéil, aonaid chóireála, umair stórála, córais scagacháin agus príomhphíblínte dáileacháin a rialú. Ligeann gníomhú cianda don chomhla freagairt do choinníollacha sreafa, brú nó leibhéal leachtach.
HVAC agus Seirbhísí Foirgníochta
Is féidir le córas rialaithe uathoibríoch comhla féileacán rialú a dhéanamh ar uisce fuaraithe, uisce fuaraithe agus ciorcaid téimh. Coigeartóidh actuators modhnú suíomh na comhla de réir teochta, difreálach brú nó orduithe rialaithe tógála.
Píblínte Próisis Tionscail
Úsáidtear comhlaí féileacán uathoibríoch le haghaidh aonrú agus rialú sreafa in uisce fóntais, aer comhbhrúite, gás ísealbhrú agus meáin phróisis comhoiriúnacha. Caithfidh roghnú ábhar tréithe ceimiceacha agus teirmeacha an tsreabháin a mheaitseáil.
Córais Fuíolluisce
Éilíonn iarratais fuíolluisce aird ar sholaid ar fuaidreamh, ar thaiscí, ar chreimeadh agus ar nochtadh taise. Is féidir le treoshuíomh comhla, dearadh suíocháin agus cosaint actuator difear a dhéanamh ar iontaofacht oibriúcháin fadtéarmach.
Bia agus Próiseáil Sreabhán Glan
Tá gá le hábhair chomhla oiriúnacha, dromchlaí inmheánacha mín agus comhdhúile séalaithe comhoiriúnacha i gcás ina bhfuil glaineacht agus níocháin rialta tábhachtach.
Próiseas Cumraíochta
Conas an Comhla Féileacán Uathoibríoch a Roghnú
Deimhnigh an Próiseas Meánach
Sainaithin an iompraíonn an píblíne uisce glan, fuíolluisce, aer, gás, ola, ceimiceáin nó meán eile. Cinneann an meán ábhair oiriúnacha coirp, diosca agus suíocháin.
Sainmhínigh Brú agus Teocht
Cuir an brú oibriúcháin gnáth, brú uasta, brú dearadh agus raon teochta ar fáil. Bíonn tionchar ag na coinníollacha seo ar rátáil comhla agus ar thógáil séalaithe.
Roghnaigh an Fheidhm Rialaithe Riachtanach
Roghnaigh rialú ar / as le haghaidh aonrú píblíne nó rialú modhnaithe do rialáil sreafa, brú, leibhéal agus teochta.
Socraigh an Cineál Actuator
Roghnaigh gníomhnú leictreach nuair is fearr rialú leictreach, gníomhnú neomatach i gcás ina bhfuil aer comhbhrúite agus gluaiseacht tapa ar fáil, nó gníomhnú hiodrálach do shuiteálacha ard-chasmhóiminte.
Deimhnigh Comharthaí Rialaithe agus Aiseolais
Sonraigh an soláthar cumhachta, an comhartha ionchuir, an t-aiseolas aschuir, an riachtanas cumarsáide agus an suíomh teip-sábháilte roimh tháirgeadh.
Tagairt Cumraíochta Táirge
Déan iniúchadh ar Roghanna Comhla Féileacán Uathoibríoch
Athbhreithniú a dhéanamh ar struchtúir comhla atá ar fáil, cumraíochtaí actuator agus roghanna rialaithe le haghaidh uisce, HVAC agus feidhmeanna píblíne tionsclaíoch.
Suiteáil agus Cothabháil
Ceanglais Phraiticiúil le haghaidh Oibriú Comhlaí Cobhsaí
Sula ndéantar é a shuiteáil, déan iniúchadh ar an diosca comhla, an suíochán, an gas agus an actuator le haghaidh damáiste iompair. Ba chóir go mbeadh an píblíne glan agus ailínithe i gceart. Is féidir le flanges mí-ailínithe an comhlacht comhla a chomhbhrú go míchothrom agus friotaíocht diosca a mhéadú.
Níor cheart an chomhla a úsáid chun píopaí mí-ailínithe a bhrú isteach sa suíomh. Ní mór imréiteach leordhóthanach a bheith ar fáil le haghaidh rothlú diosca, sreangú actuator agus cothabháil sa todhchaí. D'fhéadfadh go mbeadh tacaíochtaí píopa neamhspleácha ag teastáil ó chomhlaí féileacán móra uathoibríocha chun ualaí píblíne iomarcacha a chosc ó aistriú chuig an gcomhlacht comhla.
Ba cheart go n-áireofaí le coimisiúnú leictreach fíorú an tsoláthair chumhachta, treo oscailte, treo dúnta, socruithe lasc teorann, cosaint chasmhóiminte agus tástáil comhartha aiseolais. Ba cheart go n-áireofaí le coimisiúnú aeroibrithe coigeartú brú aeir, oibriú comhla solenoid, treo fillte an earraigh agus calabrú an tsuímh.
Ní léiríonn sceitheadh i gcónaí go bhfuil deireadh a shaol seirbhíse bainte amach ag an suíochán. Féadfaidh teorainneacha míchearta gníomhaithe, smionagar gafa, strus píblíne, imill damáiste diosca agus mí-ailíniú gas cosc a chur ar dhúnadh iomlán freisin.
Ceisteanna Teicniúla
Comhla Féileacán Uathoibríoch FAQ
An féidir le comhla féileacán uathoibríoch sreabhadh a rialáil?
Tá. Is féidir le comhla féileacán uathoibríoch modhnaithe ordú 4–20 mA nó 0–10 V a fháil agus an diosca a aistriú go dtí suíomh idirmheánach. Braitheann an raon rialaithe agus cruinneas ar mhéid na comhla, titim brú, feidhmíocht actuator agus coinníollacha próisis.
Cad a tharlaíonn do chomhla féileacán mótair le linn cliseadh cumhachta?
Fanann actuator leictreach caighdeánach sa suíomh deiridh de ghnáth nuair a chailltear cumhacht. Tá gá le actuator earrach-ais, actuator tuairisceáin toilleora nó socrú cumhachta cúltaca nuair a chaithfidh an comhla bogadh go huathoibríoch go dtí suíomh sábháilte.
An bhfuil comhlaí féileacán uathoibríoch oiriúnach do mheáin ardteochta?
Is féidir iad a úsáid le haghaidh seirbhíse ardteochta nuair a roghnaítear an comhlacht comhla, suíochán, pacáil, imthacaí agus socrú actuator don teocht sonraithe. Is minic a mheastar dearaí le suíocháin miotail i gcás nach bhfuil suíocháin elastomer oiriúnach.
Conas a roghnaítear chasmhóiminte actuator?
Ríomhtar an chasmhóimint riachtanach ó mhéid na comhla, difreálach brú, dearadh suíocháin, riocht meánach agus minicíocht oibriúcháin. Cuirtear fachtóir sábháilteachta oiriúnach leis chun oscailt agus dúnadh iontaofa a chinntiú faoi choinníollacha píblíne iarbhír.
Cén fhaisnéis a theastaíonn sula n-ordaítear comhla féileacán uathoibríoch?
Áirítear leis an bhfaisnéis riachtanach méid comhla, rátáil brú, caighdeán nasc, meán, teocht, ábhar comhlacht, ábhar diosca, ábhar suíocháin, cineál actuator, soláthar cumhachta, comhartha rialaithe, ceanglas aiseolais agus timpeallacht suiteála.
Tosaíonn Rialú Iontaofa le Cumraíocht Comhla Ceart
Ba cheart comhla féileacán uathoibríoch a chumrú mar thionól rialaithe sreafa iomlán seachas mar chomhla caighdeánach agus actuator curtha leis ina dhiaidh sin. Bíonn tionchar díreach ag comhoiriúnacht idir an comhlacht comhla, an suíochán, an diosca, an gas, an chasmhóimint actuator agus an comhartha rialaithe ar fheidhmíocht séalaithe, ar chobhsaíocht oibriúcháin agus ar shaol na seirbhíse.
Ligeann sonraí oibríochta soiléire don mhonaróir a chinneadh an bhfuil dearadh leictreach, aeroibrithe nó hiodrálach oiriúnach. Cuidíonn sé freisin leis an ábhar ceart, rátáil brú, cineál nasc, suíomh teip-sábháilte agus cumraíocht aiseolais a aithint don phíblíne.
