Cothabháil agus rialú riosca comhlaí láimhe statacha i gcórais thionsclaíocha

Cad iad na cineálacha coitianta comhlaí láimhe?

Comhlaí láimhe Is iad na cineálacha comhlaí is coitianta i gcórais rialaithe sreabhach tionsclaíocha agus úsáidtear iad go forleathan i dtionscail peitriliam, ceimiceacha, leictreachas, miotalóireacht, cóireáil uisce, déanamh páipéir, cógaisíochta, bia agus tionscail eile. Úsáideann comhlaí láimhe lámha oibriúcháin láimhe, rothaí láimhe, sprockets agus feistí meicniúla eile chun sreabhadh na meán a oscailt agus a dhúnadh nó a choigeartú. Tá struchtúr simplí aige, tá sé éasca le húsáid, eacnamaíoch agus iontaofa, agus tá sé ina chomhpháirt fíor-riachtanach i gcórais píblíne tionsclaíochta. De réir na bhfoirmeacha struchtúracha éagsúla, na prionsabail oibre agus na hócáidí is infheidhme, is féidir comhlaí láimhe a roinnt go príomha sna cineálacha coitianta seo a leanas:
Comhla geata láimhe
Tuigeann an comhla geata láimhe rialú ar-uaire an tsreabháin tríd an geata cruth ding nó comhthreomhar a bhogadh suas agus síos. Tá an limistéar teagmhála idir an geata agus an suíochán comhla mór le linn oscailt agus dúnta, atá oiriúnach le haghaidh oscailt iomlán nó ócáidí dúnta iomlán, ach nach bhfuil oiriúnach le haghaidh oscailt go minic agus dúnta nó sracfhéachaint. Tá na buntáistí a bhaineann le friotaíocht íseal sreabhach, feidhmíocht séalaithe maith, struchtúr simplí agus saol seirbhíse fada ag an gcomhla geata láimhe. Úsáidtear go forleathan é i bpíblínte ola, cóireáil uisce, córais stáisiúin chumhachta agus coinníollacha oibre eile le ceanglais ard ina saothraítear rónta.

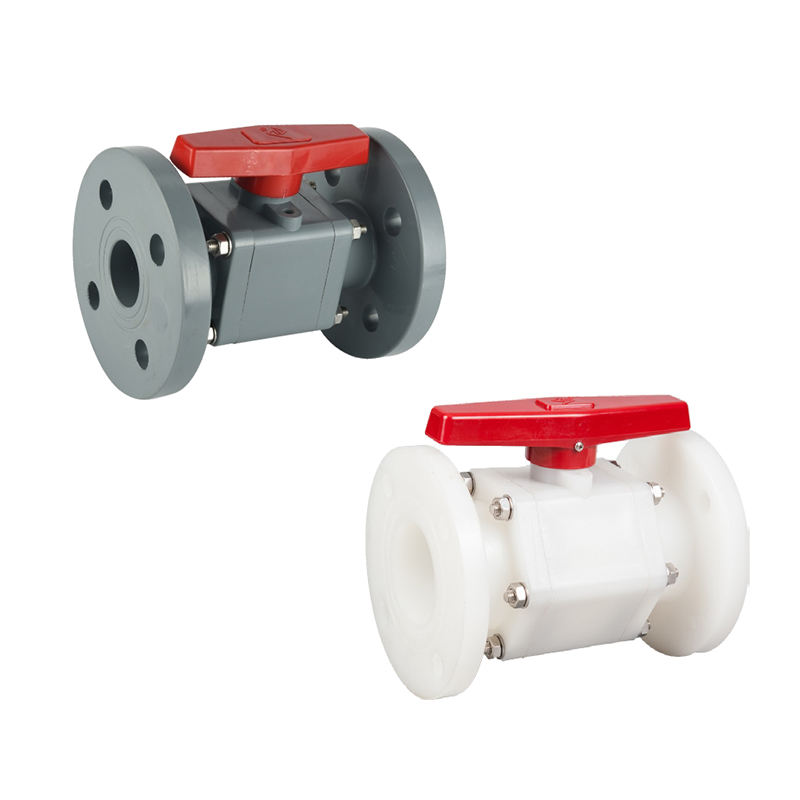

Comhla liathróid láimhe
Úsáideann an comhla liathróid láimhe an liathróid chun rothlú 90 ° timpeall ais na comhla chun sreabhadh an mheáin a rialú. Osclaíonn agus dúnann an comhla liathróid go tapa, tá chasmhóiminte oibriúcháin beag aige, agus tá feidhmíocht séalaithe den scoth aige. Tá sé oiriúnach go háirithe do chórais a dteastaíonn oscailt agus dúnadh tapa agus oibriú go minic. Tá sé oiriúnach le haghaidh leachtanna glan, gáis agus meáin chreimneach. Úsáidtear go forleathan é i dtionscail pheitriceimiceach, gás nádúrtha, cógaisíochta, papermaking agus eile. Tá a struchtúr dlúth oiriúnach go háirithe le suiteáil i spásanna teoranta.
Comhla stad láimhe
Coigeartaíonn an comhla stad láimhe an ráta sreafa tríd an diosca comhla a bhogadh sa treo ingearach feadh lárlíne na suíochán comhla. I gcomparáid leis an gcomhla geata, tá feidhmíocht choigeartaithe níos fearr ag an gcomhla stad, ach tá an friotaíocht sreabhach sách mór. Tá an comhla stad oiriúnach le haghaidh ócáidí ina bhfuil gá le rialú beacht ar shreabhadh nó ar bhrú, mar shampla trealamh coire, córais gaile, próisis cheimiceacha, etc. Tá struchtúr simplí ag an gcomhla stad agus is furasta é a chothabháil, agus is minic a úsáidtear é i bpíblínte beaga agus meánmhéide.
Comhla féileacán láimhe
Úsáideann an comhla féileacán láimhe pláta comhla cruth diosca chun rothlú timpeall an ais comhla chun an cainéal meánach a oscailt agus a dhúnadh. Tá struchtúr dlúth aige, meáchan éadrom agus costas íseal, agus tá sé oiriúnach go háirithe chun comhlaí trastomhas mór a rialú. Úsáidtear go coitianta é i gcóireáil uisce, córais aerchóirithe, píblínte cosanta dóiteáin, tionscail bia agus dí. Cé nach bhfuil an fheidhmíocht séalaithe chomh maith le feidhmíocht comhla liathróid agus comhla geata, tá buntáistí soiléire aige maidir le hócáidí íogair spáis agus meáchain. Is féidir le táirgí feabhsaithe cosúil le rónta déthreoracha agus comhlaí féileacán eccentric a raon iarratais a mhéadú go héifeachtach.
Comhla breiseán láimhe
Is plocóidí cónúla nó sorcóireacha iad na codanna oscailte agus dúnta den chomhla breiseán láimhe, a osclaítear agus a dhúnann de réir uainíochta. Is gnách go mbíonn a chainéal sreafa díreach tríd le friotaíocht íseal sreabhach. Tá an struchtúr simplí agus oiriúnach le haghaidh oscailt agus dúnta go minic. Úsáidtear go forleathan é i saothrú réimse ola, tarchur gáis, líonraí píopaí uirbeacha agus réimsí eile. Ós rud é go bhfuil seans maith le comhlaí breiseán a chaitheamh, is minic a úsáideann comhlaí breiseán nua-aimseartha struchtúir lubrication nó séalaithe bog chun saol seirbhíse agus feidhmíocht séalaithe a fheabhsú.

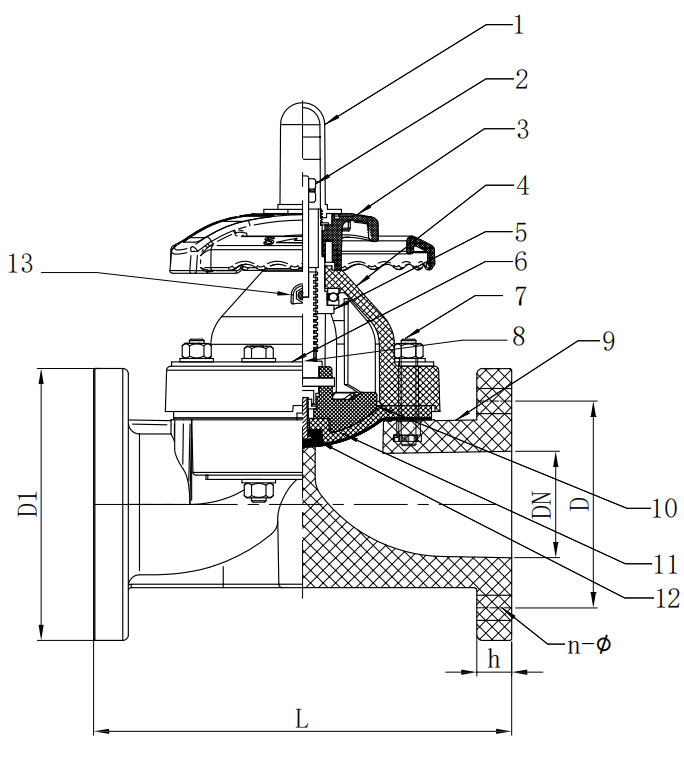

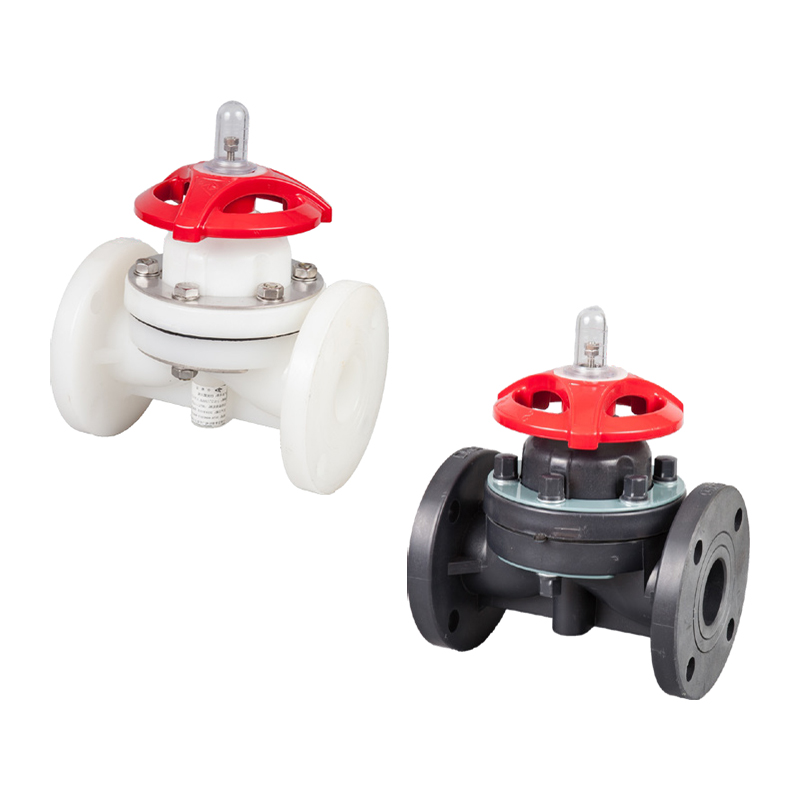

Comhla diaphragm láimhe
Tá an comhla diaphragm láimhe úsáideann scairt solúbtha mar chuid oscailte agus dúnta, atá oiriúnach chun córais píblíne a rialú ina bhfuil cáithníní soladacha, meáin chreimneach nó sreabhán slaodach. Is é an buntáiste is mó atá aige ná nach bhfuil aon chuid miotail i dteagmháil leis an meán, ag seachaint fadhbanna creimeadh agus truaillithe. Tá sé oiriúnach do shreabhadh próisis ard-ghlan amhail cógaisíocht, bia, agus bithcheimiceach, agus úsáidtear go forleathan é i gcórais CIP/SIP. Mar gheall ar a struchtúr speisialta, tá sé áisiúil an scairt a dheisiú agus a athsholáthar.

Comhla snáthaid láimhe
Tá an needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Comhla seiceála láimhe
Cé go n-oibríonn comhlaí seiceála de ghnáth go huathoibríoch, úsáideann roinnt córais comhlaí seiceála le feidhmeanna láimhe. Úsáidtear é chun cúlsreabhadh meánach a chosc agus idirghabháil láimhe a cheadú faoi imthosca speisialta. Úsáidtear go coitianta in ócáidí ardshábháilteachta cosúil le coirí ardbhrú, stáisiúin pumpála, umair stórála ceimiceacha, etc.

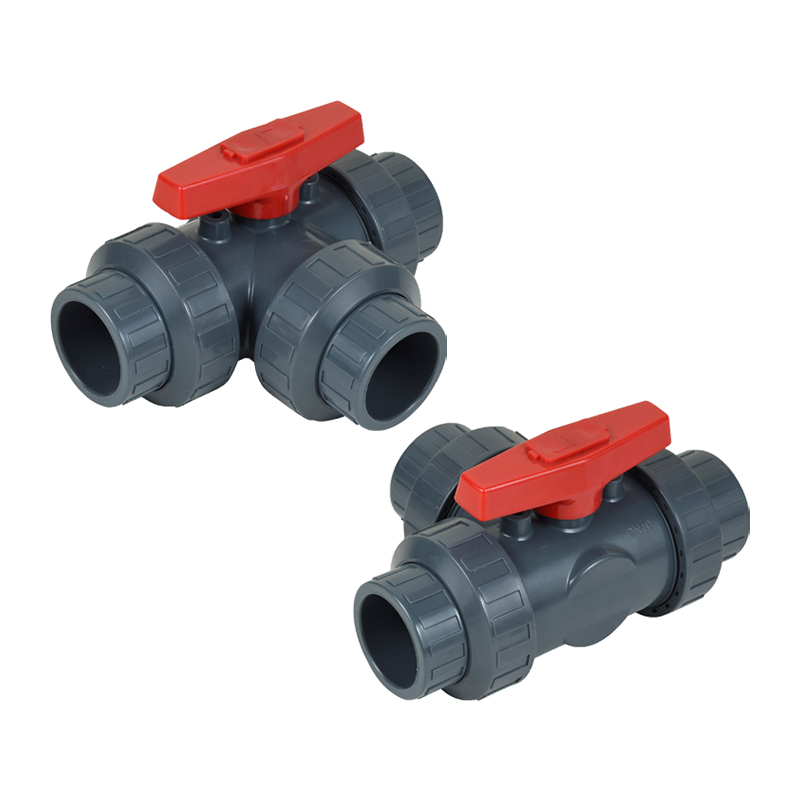

Comhla trí-bhealach láimhe
Is féidir comhlaí láimhe trí-bhealach a roinnt ina struchtúir "T-cineál" agus "L-cineál", atá oiriúnach chun treo sreabhach a athrú nó athrú ilchainéil a bhaint amach. Úsáidtear é den chuid is mó i gcórais mheascadh, atreorú nó seachbhóthar, agus úsáidtear go forleathan é i HVAC, próiseáil bia agus athrú píblíne. Is féidir oibriú solúbtha, struchtúr éagsúil, a chomhcheangal le comhlaí liathróide, comhlaí breiseán agus cineálacha eile dearaidh.

Cad é an difríocht idir comhlaí liathróid láimhe agus comhlaí geata láimhe i struchtúr agus modh séalaithe?

Is dhá chomhlaí scoite píblíne coitianta iad comhlaí liathróid láimhe agus comhlaí geata láimhe, a úsáidtear go forleathan i gcórais thionsclaíocha ar nós peitriliam, ceimiceacha, miotalóireacht, cumhacht leictreach agus tógáil. Cé go n-imríonn an dá cheann acu ról na sreabhán a oscailt agus a dhúnadh agus pasáistí a ghearradh i dtéarmaí feidhm, tá difríochtaí riachtanacha ina ndearadh struchtúrach, prionsabal séalaithe, feidhmíocht agus cásanna is infheidhme.
Difríochtaí dearaidh struchtúracha
Tá an structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Tá an main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Difríocht sa mhodh séalaithe
Tá an manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Tá an manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Difríochtaí i bhfeidhmíocht tosaigh agus deiridh
Tá an manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Tá an manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Difríochtaí i raon feidhme an iarratais
Tá an manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Tá comhlaí geata láimhe oiriúnach do phíblínte trunk le trastomhais mhóra, oibríochtaí minicíochta íseal, agus athruithe beaga brú. Úsáidtear go forleathan iad i bpríomhshuíomh comhla plandaí uisce, téimh, leictreachas, miotalóireacht agus córais eile, agus tá siad oiriúnach go háirithe le húsáid mar fheistí scoite. Tá a fhriotaíocht sreabhadh thar a bheith íseal, agus níl beagnach aon titim brú sa stát iomlán oscailte, atá níos cairdiúla do chórais tarchurtha fad-achair.
Cumas sreafa agus caillteanas brú
Tá an channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Tá friotaíocht sreabhadh beag ag comhlaí geata láimhe freisin sa stát iomlán oscailte, ach tá siad seans maith go suaiteacht agus creathadh nuair a osclaítear go páirteach nó go neamhiomlán iad. I gcomparáid le comhlaí liathróid, is dóichí go mbeidh a struchtúir áitiúla ina chúis le creimeadh meánach, rud a chuireann isteach ar shaol an dromchla séalaithe.

Conas comhlaí láimhe a roghnú don tionscal bia nó cógaisíochta

Sna tionscail bia agus cógaisíochta, ní hamháin go n-iompraíonn comhlaí láimhe na feidhmeanna bunúsacha oscailte, dúnta, rialaithe agus gearrtha, ach baineann siad freisin le sábháilteacht táirgí, glaineacht agus comhlíonadh táirgeachta. Ós rud é go bhfuil ceanglais thar a bheith ard ag na tionscail seo maidir le sláinteachas, ábhair, agus cumais frith-thruaillithe, ní mór don roghnú na caighdeáin tionscail ábhartha a leanúint go docht agus fachtóirí cosúil le tréithe meánacha, sreabhadh próisis, modhanna glantacháin agus díghalrúcháin, agus ábhair struchtúr comhla a mheas go hiomlán.
Dearadh struchtúrach a chomhlíonann caighdeáin sláinteachais
Tá an food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Roghnú na n-ábhar comhlacht comhla agus ábhar séalaithe
Bíonn tionchar díreach ag roghnú ábhar ar fhriotaíocht creimeadh, ar fhriotaíocht teochta, agus ar bith-chomhoiriúnacht na comhla. Molann na tionscail bia agus cógaisíochta go n-úsáidfí cruach dhosmálta 316L mar phríomhábhar don chomhlacht comhla mar gheall ar a fhriotaíocht creimeadh den scoth agus infheictheacht, agus a chumas na timpeallachtaí aigéad, alcaile agus gaile ardteochta a úsáidtear go coitianta i gcórais CIP (Glan-in-Áit) agus SIP (Steiriliú san Áit) a sheasamh. Ba chóir go mbeadh rónta déanta as polytetrafluoroethylene de ghrád bia (PTFE), EPDM (rubair monaiméir diene próipiléine eitiléine) nó FKM (fluororubber) agus ábhair eile le friotaíocht ceimiceach maith agus friotaíocht teasa chun a chinntiú nach bhfuil an meán éillithe.
Éasca le glanadh agus steiriliú CIP/SIP
Le linn bia agus leigheas a tháirgeadh, is gá an córas píopaí a ghlanadh go rialta i bhfeidhm (CIP) agus gaile a steiriliú i bhfeidhm (SIP). Ní mór an struchtúr comhla a bheith ag luí leis an gcineál seo glantacháin. Agus tú ag roghnú, breithnigh an bhfuil feidhm fholmhú uathoibríoch ag an gcuas comhla, an féidir leis glanadh saor ó iarmhar a bhaint amach, cibé an bhfuil friotaíocht ard teochta (≥150 ° C) ag an séala, agus an dtacaíonn an chomhla leis an am timthriall steiriliú (go ginearálta ní mór níos mó ná 30 nóiméad). Tá struchtúir na gcomhlaí trí-bhealach, comhlaí scairt agus comhlaí samplála aiseiptigh optamaithe agus tá siad níos oiriúnaí do phróisis den sórt sin.
Cineálacha comhla sláintíochta is fearr cosúil le comhlaí scairt agus comhlaí féileacán
Úsáidtear comhlaí scairt go forleathan in áiteanna le riachtanais ard glaineachta toisc nach ndéanann a gcuid meáin ach teagmháil le cuas istigh an chomhlachta comhla agus an t-ábhar scairt. Tá a struchtúr simplí agus níl aon limistéar coinneála sa chuas comhla, atá oiriúnach go háirithe chun ard-slaodacht, cáithníní soladacha nó meáin chreimneach a iompar. Tá tréithe struchtúr dlúth ag comhlaí féileacán, meáchan éadrom, agus oscailt agus dúnta tapa. Is minic a úsáidtear iad i gcásanna brú íseal nó ard-sreafa, go háirithe le haghaidh líonadh, scagacháin agus iompair. De ghnáth bíonn comhlaí féileacán sláintíochta feistithe le naisc clamp-scaoileadh tapa, atá éasca a dhíchóimeáil, a ghlanadh agus a chothabháil ar an láthair, agus a chomhlíonann sonraíochtaí GMP.
Ba cheart go gcomhlíonfadh an modh ceangail riachtanais sláintíochta
Tá an connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Frith-mheascadh agus rialú bhaisc
Tá an multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Comhlíonadh GMP agus ceanglais bhailíochtaithe
De réir riachtanais an Dea-Chleachtais Déantúsaíochta (GMP) maidir le táirgeadh cógaisíochta, ba cheart go mbeadh infhíoraitheacht agus comhsheasmhacht maith ag an trealamh. Ba cheart go mbeadh doiciméid bailíochtaithe ag an gcomhla láimhe roghnaithe, lena n-áirítear deimhniú ábhar, tuarascáil tástála ábhar séalaithe, tuarascáil tástála brú, deimhniú garbh dromchla, líníochtaí suiteála, etc. Ag an am céanna, ní mór don mhonaróir tacaíocht doiciméad IQ (deimhniú suiteála) / OQ (deimhniú oibríochta) / PQ (dearbhú feidhmíochta) a sholáthar chun athbhreithniú a dhéanamh ar an gcóras bainistíochta cáilíochta.
Friotaíocht creimeadh agus measúnú ar shaol na seirbhíse
Tá aigéadacht agus alcaileacht áirithe ag meáin choitianta sa tionscal bia, mar shampla táirgí déiríochta, sú, soy sauce, agus alcól; sa tionscal cógaisíochta, mar shampla eatánól, sárocsaíd hidrigine, agus dífhabhtáin aigéad, tá an-chreimneach. Caithfidh an struchtúr comhla a bheith in ann creimeadh fadtéarmach a sheasamh trí ghníomhairí glantacháin agus imoibrithe ceimiceacha agus saol na seirbhíse á chinntiú. Tá sé rec
